當前位置:山東威力重工四柱油壓機廠家 > 產品中心 > 四柱油壓機 > 三梁四柱油壓機 > 500噸三梁四柱油壓機 YW32-500T四柱油壓機

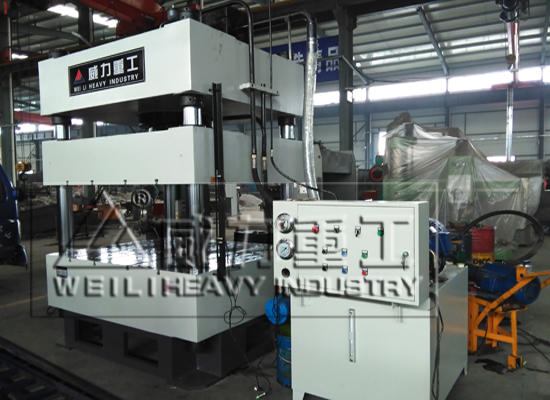

500噸三梁四柱油壓機
- 500噸三梁四柱油壓機適用于各種可塑性材料的壓制工藝,如沖壓、彎曲、翻邊等。也可從事于校正、壓裝、砂輪成型、塑料制品、橡膠制品及粉末制品的壓制成型。500噸三梁四柱油壓機
- 咨詢熱線:18306370979
跟此產品相關的產品
產品詳情
聯系我們
500噸三梁四柱油壓機適用于各種可塑性材料的壓制工藝,如沖壓、彎曲、翻邊等。也可從事于校正、壓裝、砂輪成型、塑料制品、橡膠制品及粉末制品的壓制成型。500噸三梁四柱油壓機的工作壓力、壓制速度、行程范圍均可根據工藝需要在規定范圍內進行調整,可實現定壓和定程兩種工藝方式。定壓成型時,在壓制后有保壓延時及自動回程。工作臺中間裝有頂出裝置選構,除頂出制品外,尚可作為液壓墊用于把拉伸制件的成型工藝。
500噸三梁四柱油壓機結構概述:
500噸三梁四柱油壓機由主機及控制機械兩大部分組成。通過管路及電氣系統裝置聯系起來構成完整的一體,主機部分為機身、主缸二部分組成。控制機構包括動力結構、限程裝置、管路及電氣箱等幾部分組成?,F(xiàn)將各部分結構和作用分述如下:
①機身
500噸三梁四柱油壓機的機身由上橫梁、滑塊、工作臺、立柱、鎖緊螺母及調節螺母等組成,依靠四根立柱為骨架,上橫梁、工作臺由鎖緊螺母固定于兩端,將機器構成一整體。機器的精度由調節螺母來調節,在滑塊四角內裝有耐磨材料的三梁套,三梁套由內六角螺釘緊固于滑塊上下端面上。并有防塵羊毛氈進行防塵。滑塊的上端面與油缸活塞桿的法蘭相聯接,依靠四根立柱作三梁上下運動,在工作臺上表面及滑塊下表面均設有T型槽,以便安裝模具。
②主缸
500噸三梁四柱油壓機的油缸結構為活塞式油缸由缸體、三梁套、活塞頭、活塞桿、鎖母、聯接法蘭、缸口法蘭等組成。其缸體依靠缸口臺肩及大鎖母緊固于上橫梁中孔內,活塞下端面由聯接法蘭與滑塊相聯?;钊^安裝在活塞桿上,由鎖緊螺母緊固,在活塞頭上裝有兩組方向相反的YA型密封圈,將油缸分隔成兩個油腔,而實現壓制、回程動作。缸口導套安裝在缸體下端,在缸口導套的內孔也裝有YA型密封圈,在外圓上裝有O型密封圈,由缸口法蘭、內六角螺釘緊固于油缸體的端面上以保證密封缸口密封。
500噸三梁四柱油壓機限程裝置:
500噸三梁四柱油壓機限程裝置位于主機機身右側,由支架,撞塊及行程開關組成。支架固定于機身上,行程開關控制上、下極限位置,調節上下限位置即調節壓頭上下運動位置。上下限位決不能超出液壓缸行程,否則空頂損壞液壓缸。有的系統設有中間限位,調整此限位,壓頭開始接觸被壓物體時,撞塊接觸感應開關,中間繼電器通電,加壓閥接通,壓頭變速加壓。
500噸三梁四柱油壓機液壓系統
500噸三梁四柱油壓機液壓系統由能源轉換裝置(泵和油缸)、能量調節裝置(各種閥)以及能量輸送裝置(油箱、管路)等所組成,借助于電氣系統的控制,驅動滑塊完成各種工藝動作循環。
500噸三梁四柱油壓機工作方式:
按壓“電機啟動”按鈕后,按“壓制”按鈕,使滑塊自動完成一個工藝動作循環,其工藝動作循環為:滑塊快下—滑塊慢下—保壓延時—泄壓延時—滑塊回程—滑塊回程停止。
在手動操作中,點動上、點動下。
備注:小型壓力機不設自動。
500噸三梁四柱油壓機電氣控制
500噸三梁四柱油壓機控制系統采用繼電器或PLC控制,操作簡潔;壓機分別進行手動、調整(點動)的控制。采用集中獨立控制操作臺,操作臺安裝在機器的右側,其上有工作指示燈及工作狀態指示燈、工作方式選擇開關和相關按鈕等。主要電氣元件采用華東電器產品。操作方式有手動、調整(點動)等方式。
注意事項:
1、本壓力機要正確接地,以單獨接地為好;
2、機器在運轉中不允許校正模具;
3、液壓油為N46號抗磨液壓油或N46號低凝液壓油,經80~100目絲網過濾后使用,第一次換油時間不超過二個月為宜,以后每六個月?lián)Q油一次;
4、本機工作200小時后應檢查油液清潔度,要求無異味,在白色的濾紙上滴一滴油液,油跡的中心點以?xún)?nèi)無黑漬,否則換油; 5、壓力機不得過載使用;
6、系統如出現意外泄露,消除故障后應補充足夠液壓油;
7、經常檢查泵站、油箱的清潔、嚴禁水、灰塵、異物進入油箱;
8、如轉換功能,應把系統內空氣排凈方可工作;
9、在試車及工作中如有異常應立即停機檢查;
10、保壓10分鐘允許降壓2.5Mpa。
參數型號 | 單位 | YW32-500TA | YW32-500TB | YW32-500TC | YW32-500TD |
公稱力 | kN | 5000 | 5000 | 5000 | 5000 |
液體很大壓力(上頂缸) | Mpa | 25 | 25 | 25 | 25 |
油缸行程(上頂缸) | mm | 600 | 900 | 900 | 1000 |
很大開口 | mm | 1200 | 1500 | 1500 | 1500 |
工作臺有效面積 | mm | 1260*1160 | 1400*1400 | 1600*1600 | 2000*2000 |
工作臺高度 | mm | 650 | 730 | 820 | 820 |
占地面積 | mm | 3880*1700 | 4000*1900 | 4000*1900 | 4400*2400 |
機器高度 | mm | 4350 | 4800 | 4800 | 5300 |
快進速度 | mm/s | 120 | 120 | 120 | 120 |
工進速度 | mm/s | 12-16 | 12-16 | 12-16 | 12-16 |
回程速度 | mm/s | 71 | 71 | 71 | 71 |
電機功率 | kw | 15*2 | 15*2 | 15*2 | 15*2 |
下頂缸壓力 | kN | 630 | 1000 | 1000 | 1000 |
下頂缸行程 | mm | 300 | 300 | 300 | 300 |
500噸三梁四柱油壓機結構概述:
500噸三梁四柱油壓機由主機及控制機械兩大部分組成。通過管路及電氣系統裝置聯系起來構成完整的一體,主機部分為機身、主缸二部分組成。控制機構包括動力結構、限程裝置、管路及電氣箱等幾部分組成?,F(xiàn)將各部分結構和作用分述如下:
①機身
500噸三梁四柱油壓機的機身由上橫梁、滑塊、工作臺、立柱、鎖緊螺母及調節螺母等組成,依靠四根立柱為骨架,上橫梁、工作臺由鎖緊螺母固定于兩端,將機器構成一整體。機器的精度由調節螺母來調節,在滑塊四角內裝有耐磨材料的三梁套,三梁套由內六角螺釘緊固于滑塊上下端面上。并有防塵羊毛氈進行防塵。滑塊的上端面與油缸活塞桿的法蘭相聯接,依靠四根立柱作三梁上下運動,在工作臺上表面及滑塊下表面均設有T型槽,以便安裝模具。
②主缸
500噸三梁四柱油壓機的油缸結構為活塞式油缸由缸體、三梁套、活塞頭、活塞桿、鎖母、聯接法蘭、缸口法蘭等組成。其缸體依靠缸口臺肩及大鎖母緊固于上橫梁中孔內,活塞下端面由聯接法蘭與滑塊相聯?;钊^安裝在活塞桿上,由鎖緊螺母緊固,在活塞頭上裝有兩組方向相反的YA型密封圈,將油缸分隔成兩個油腔,而實現壓制、回程動作。缸口導套安裝在缸體下端,在缸口導套的內孔也裝有YA型密封圈,在外圓上裝有O型密封圈,由缸口法蘭、內六角螺釘緊固于油缸體的端面上以保證密封缸口密封。
500噸三梁四柱油壓機限程裝置:
500噸三梁四柱油壓機限程裝置位于主機機身右側,由支架,撞塊及行程開關組成。支架固定于機身上,行程開關控制上、下極限位置,調節上下限位置即調節壓頭上下運動位置。上下限位決不能超出液壓缸行程,否則空頂損壞液壓缸。有的系統設有中間限位,調整此限位,壓頭開始接觸被壓物體時,撞塊接觸感應開關,中間繼電器通電,加壓閥接通,壓頭變速加壓。
500噸三梁四柱油壓機液壓系統
500噸三梁四柱油壓機液壓系統由能源轉換裝置(泵和油缸)、能量調節裝置(各種閥)以及能量輸送裝置(油箱、管路)等所組成,借助于電氣系統的控制,驅動滑塊完成各種工藝動作循環。
500噸三梁四柱油壓機工作方式:
按壓“電機啟動”按鈕后,按“壓制”按鈕,使滑塊自動完成一個工藝動作循環,其工藝動作循環為:滑塊快下—滑塊慢下—保壓延時—泄壓延時—滑塊回程—滑塊回程停止。
在手動操作中,點動上、點動下。
備注:小型壓力機不設自動。
500噸三梁四柱油壓機電氣控制
500噸三梁四柱油壓機控制系統采用繼電器或PLC控制,操作簡潔;壓機分別進行手動、調整(點動)的控制。采用集中獨立控制操作臺,操作臺安裝在機器的右側,其上有工作指示燈及工作狀態指示燈、工作方式選擇開關和相關按鈕等。主要電氣元件采用華東電器產品。操作方式有手動、調整(點動)等方式。
注意事項:
1、本壓力機要正確接地,以單獨接地為好;
2、機器在運轉中不允許校正模具;
3、液壓油為N46號抗磨液壓油或N46號低凝液壓油,經80~100目絲網過濾后使用,第一次換油時間不超過二個月為宜,以后每六個月?lián)Q油一次;
4、本機工作200小時后應檢查油液清潔度,要求無異味,在白色的濾紙上滴一滴油液,油跡的中心點以?xún)?nèi)無黑漬,否則換油; 5、壓力機不得過載使用;
6、系統如出現意外泄露,消除故障后應補充足夠液壓油;
7、經常檢查泵站、油箱的清潔、嚴禁水、灰塵、異物進入油箱;
8、如轉換功能,應把系統內空氣排凈方可工作;
9、在試車及工作中如有異常應立即停機檢查;
10、保壓10分鐘允許降壓2.5Mpa。
