500噸單柱油壓機
- 500噸單柱油壓機是山東威力重工生產的一款型號為YW41-500T的單柱油壓機,機身為C型單臂式結構,采用全鋼板CO2焊接,焊接后通過回火時效處理,確保機身永不變形。液壓系統位于機身內
- 咨詢熱線:18306370979
產品詳情
聯系我們

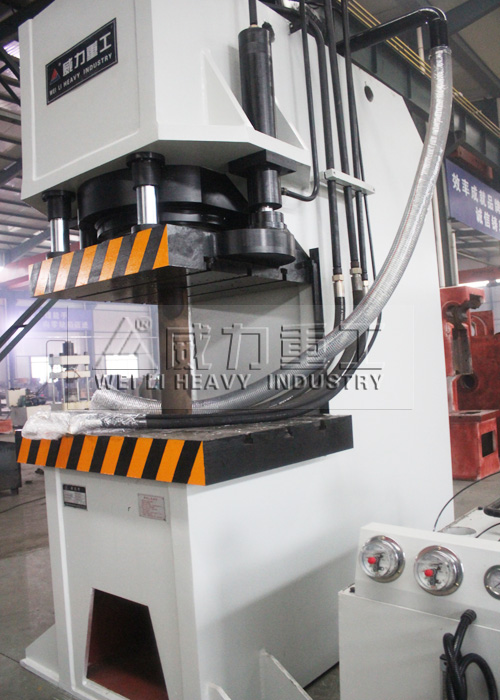

500噸單柱油壓機是山東威力重工生產的一款型號為YW41-500T的單柱油壓機,機身為C型單臂式結構,采用全鋼板CO2焊接,焊接后通過回火時效處理,確保機身永不變形。液壓系統位于機身內,外型美觀,操作方便,可擴寬工作范圍,利用三面空間加長液壓缸行程(可選裝)。500噸單柱油壓機可實現調整、手動、半自動操作方式,操作方便。工作壓力行程可在規定范圍內調節??蓴U寬工作范圍,利用三面空間,加長液壓缸行程(可選裝),可伸縮246mm-800mm,可預置工作壓力,液壓系統散熱裝置,電子數碼噸位顯示(可選裝)。
500噸單柱油壓機具有廣泛的通用性。該系列油壓機適用于金屬材料的拉伸、沖裁、彎曲、翻邊、校正、壓裝、冷熱擠壓等工藝;粉末制品、塑料制品及絕緣材料的壓制成型。還可適用于軸類零件、型材的校正和軸套類零件的壓裝。
500噸單柱油壓機適用范圍及行業
1.金屬制品拉伸、成型及壓制等工藝。
2.非金屬材料,粉末冶金制品的壓制,軸類零件的校正,套類零件的壓裝以及金屬制品的整形、切邊等工藝。
3.適用于軸類零件、型材的校正和軸套類零件的壓裝。
4.同時也能完成板材零件的彎曲、壓印、套形、簡單零件的拉伸等工藝動作,
5.也可用于壓制要求不很嚴格的粉末、塑料制品。
6.適用于機床、內燃機、輕紡機械、軸類、軸承、洗衣機、汽車電機、空調電機、電器、軍工企業、三資企業裝配流水線等行業使用。
500噸單柱油壓機性能特點
1.500噸單柱油壓機設有獨立的液壓與電器控制系統,采用按鈕集中控制,可實現定程和定壓兩種成型工藝。
2.500噸單柱油壓機具有壓力顯示和行程、壓力調節等功能。
3.立柱、活塞桿淬火后鍍銅和硬鉻,保證表面的耐磨性和較高的粗糙度。
4.500噸單柱油壓機油泵進油口裝有獨特的過濾裝置,確保油泵和閥的使用壽命。
5.油路連接采用進口高壓軟管,大大降低機器噪聲。
6.結構剛性好,導向性能好,速度快。
7.方便的手動調整機構可調整壓頭或上工作臺在行程中任意位置壓制,也可在設計行程內任意調整快進和工進行程的長短。
8.整體焊接的堅固開式結構可使機身保持足夠剛性的同時擁有很方便的操作空間。
9.采用埋弧焊焊接,焊接后通過振動處理,以保證500噸單柱油壓機機身的不變形程度。
10.500噸單柱油壓機機身采用QT450球墨鑄鐵,高溫處理,去應力退火、正火、自然時效處理等消除內應力,保證鑄鐵性能,防止鑄件變形和破壞。
11.500噸單柱油壓機油壓系統位于機身內,外型美觀,操作方便。
12.可根據用戶要求,另配置進口PLC、光柵保護以及人機界面(觸摸屏)等進步元器件。
13.可以特別設計生產,大限度的滿足客戶生產工藝要求。
500噸單柱油壓機裝配工藝過程
1. 所有零件清點,清理,到位
2. 清洗零件至要求,清潔潤滑
3. 領取配套件,標準件等
4. 組裝,總裝,總部
5. 調整油壓機各項精度(按裝液壓缸技術要求)
6. 試驗(按裝液壓缸技術要求)
(1)做加壓試驗達標
(2)做保壓試驗合格
(3)做半自動,全自動試運行達標
(4)做全自動試運行8小時
7. 產品整理,整潔
8. 防銹處理
9. 表面噴(涂)漆
參數型號 | 單位 | YW41-500T |
公稱力 | kN | 5000 |
液體很大壓力 | Mpa | 25 |
壓頭行程 | mm | 500 |
開口高度 | mm | 1200 |
喉口深度 | mm/min | 500 |
工作臺有效面積 | mm | 1500*900 |
工作臺離地高度 | mm | 1000 |
落料口尺寸 | mm | 350 |
快進速度 | mm/s | 15 |
工進速度 | mm/s | 10-15 |
返程速度 | mm/s | 100 |
機器外形尺寸 | mm | 3300*2500*3900 |
電機功率 | kw | 15*2 |
墻板/腰板 | mm | 80/90 |
500噸單柱油壓機具有廣泛的通用性。該系列油壓機適用于金屬材料的拉伸、沖裁、彎曲、翻邊、校正、壓裝、冷熱擠壓等工藝;粉末制品、塑料制品及絕緣材料的壓制成型。還可適用于軸類零件、型材的校正和軸套類零件的壓裝。
500噸單柱油壓機適用范圍及行業
1.金屬制品拉伸、成型及壓制等工藝。
2.非金屬材料,粉末冶金制品的壓制,軸類零件的校正,套類零件的壓裝以及金屬制品的整形、切邊等工藝。
3.適用于軸類零件、型材的校正和軸套類零件的壓裝。
4.同時也能完成板材零件的彎曲、壓印、套形、簡單零件的拉伸等工藝動作,
5.也可用于壓制要求不很嚴格的粉末、塑料制品。
6.適用于機床、內燃機、輕紡機械、軸類、軸承、洗衣機、汽車電機、空調電機、電器、軍工企業、三資企業裝配流水線等行業使用。
500噸單柱油壓機性能特點
1.500噸單柱油壓機設有獨立的液壓與電器控制系統,采用按鈕集中控制,可實現定程和定壓兩種成型工藝。
2.500噸單柱油壓機具有壓力顯示和行程、壓力調節等功能。
3.立柱、活塞桿淬火后鍍銅和硬鉻,保證表面的耐磨性和較高的粗糙度。
4.500噸單柱油壓機油泵進油口裝有獨特的過濾裝置,確保油泵和閥的使用壽命。
5.油路連接采用進口高壓軟管,大大降低機器噪聲。
6.結構剛性好,導向性能好,速度快。
7.方便的手動調整機構可調整壓頭或上工作臺在行程中任意位置壓制,也可在設計行程內任意調整快進和工進行程的長短。
8.整體焊接的堅固開式結構可使機身保持足夠剛性的同時擁有很方便的操作空間。
9.采用埋弧焊焊接,焊接后通過振動處理,以保證500噸單柱油壓機機身的不變形程度。
10.500噸單柱油壓機機身采用QT450球墨鑄鐵,高溫處理,去應力退火、正火、自然時效處理等消除內應力,保證鑄鐵性能,防止鑄件變形和破壞。
11.500噸單柱油壓機油壓系統位于機身內,外型美觀,操作方便。
12.可根據用戶要求,另配置進口PLC、光柵保護以及人機界面(觸摸屏)等進步元器件。
13.可以特別設計生產,大限度的滿足客戶生產工藝要求。
500噸單柱油壓機裝配工藝過程
1. 所有零件清點,清理,到位
2. 清洗零件至要求,清潔潤滑
3. 領取配套件,標準件等
4. 組裝,總裝,總部
5. 調整油壓機各項精度(按裝液壓缸技術要求)
6. 試驗(按裝液壓缸技術要求)
(1)做加壓試驗達標
(2)做保壓試驗合格
(3)做半自動,全自動試運行達標
(4)做全自動試運行8小時
7. 產品整理,整潔
8. 防銹處理
9. 表面噴(涂)漆
